污水提升泵選型
時間：2020/7/29 來源：浙江揚子江泵業有限公司
生活污水和工業廢水用的污水提升泵選型通常選用污水自吸泵系列就可以滿足要求，生活污水雜物較多可以選擇的帶切割潛水污水處理泵，該系列污水處理泵主要特點是葉輪為開式葉輪具有防堵塞的良好效果，在化糞池處理中用80口徑以上的效果得到證明效果優良，如果需要裝在岸上使用就選用自吸污水處理泵,自吸排污泵的優勢就是裝在岸上不用長年放在污水里面被污水浸泡腐蝕方便維修拆卸。如果腐蝕性大可以選擇不銹鋼304,316L,2205雙相不銹鋼自吸泵,如遇到吸程高流量需要比較大可以選擇大流量強自吸泵.
污水提升泵主要分為三大類：1、放到到污水里面工作的潛水污水提升泵 2、污水處理用自吸泵裝在地面具有自吸功能的自吸無堵塞排污泵。3.YW型液下無堵塞污水提升泵.
潛水提升泵：WQ型無堵塞潛水排污泵是在引用國內先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，無堵塞潛水排污泵具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。該系列排污泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維的介質。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。該泵水力性能先進、成熟，產品經測試各項性能指標均達到有關標準規定，產品投放市場后以其獨特的功效，可靠的性能，穩定的質量受到廣大用戶的歡迎和好評。潛水排污泵流量：7~600m3/h,揚程：7~60m等，潛水排污泵根據使用介質，安裝方式不同設計制造成同性能參數的WL、YW、GW系列產品。
|
|
1 |
配全自動安全保護控制柜的泵接線腔內設有漏水檢測探頭，出現漏水時，探頭發出信號，控制系統對泵保護。 |
|
2 |
電機定子采用B級和F級絕緣，內裝熱保護傳感器。 |
|
|
3 |
根據使用場合口徑為2 00以上的泵，可根據用戶需要采用外循環冷卻系統，能保證水泵在水池的最低水位正常運轉。 |
|
|
4 |
油室內裝有漏水檢測探頭，當機械密封損壞后，水進入油室，探頭發生信號由控制系統對泵實施保護。 |
|
|
5 |
雙端面機械密封保證水泵可靠運行。 |
|
|
6 |
獨特的葉輪，具有很大的流道，能夠通過大的物料及纖維垃圾。 |
|
|
7 |
泵葉輪與泵體之間裝有可更換的耐磨圈，以保證泵以最佳效率運行 |
其主要部件作用如下：
信號線：配備全保水泵控制柜，對泵實行全方位保護，包括漏水、斷相、短路、過熱、電機過載等項目。
電機定子：采用B級或F級絕緣。
漏水探頭：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。
機械密封：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。
葉輪：葉輪采用單流道或雙流道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。
泵體：與葉輪配用，使得泵具有高的效率。
密封環：裝在泵體口環處，當葉輪因運轉而使口環處磨損，可更換密封環，以保證泵以最佳效率運行。
ZW型自吸無堵塞排污泵，是根據ZX型自吸離心泵及QW型潛水排污泵的結構及性能，借鑒國外同類產品之優點，研制而成的集自吸及排污于一身的新型泵種。既可象一般清水自吸泵那樣不需安裝底閥，不需灌引水，又可抽吸含有大顆粒固體直徑為出口口徑的60%和纖維長度為葉輪直徑1.5倍的污物、沉淀物、廢礦雜質、糞便處理及一切工程污水物和膠質液體，完全減輕人力的勞動強度，而且安裝使用方便，極少維修，性能達到國際先進水平，具有廣闊的應用市場和發展前景，意嘉自吸泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠ZW型自吸無堵塞排污泵--產品優點：1、排污能力強：特殊的葉輪防堵設計，確保了泵高效且無堵塞。2、高效節能：采用優秀水力模型，效率比一般自吸泵高3～5%。3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸時間更短。

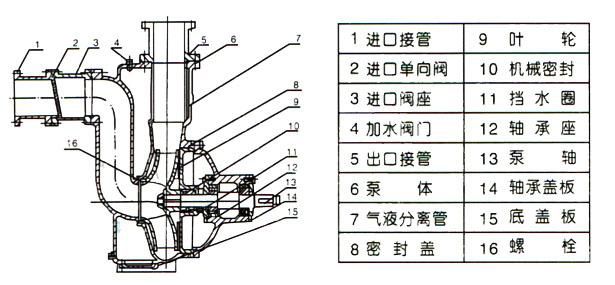

ZW系列自吸無堵塞排污泵，主要由泵體、葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見下圖。
泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體。當泵起動時，泵內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。
第二次工作時泵吸入口處裝有單向逆止閥，因此不需再加儲水即可起動。

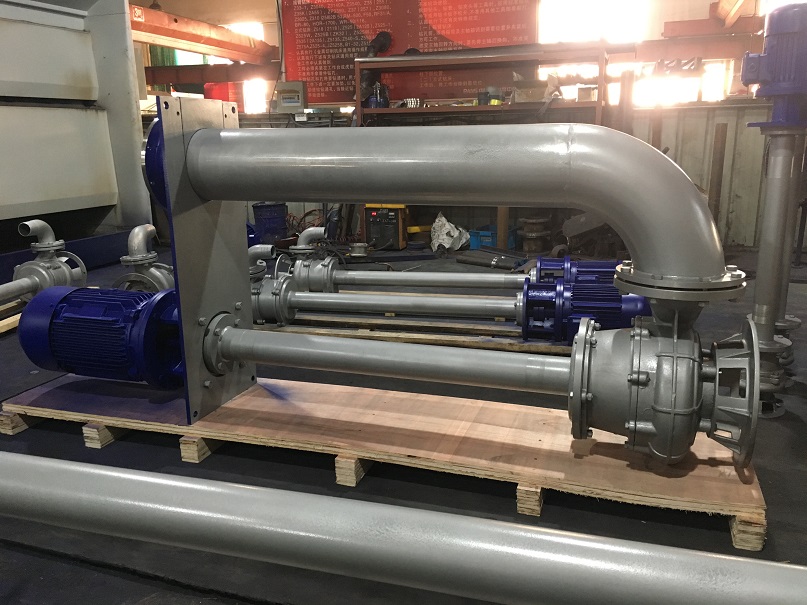

YW系列高效無堵塞液下泵--產品概述：高效無堵塞液下泵是具有高效節能、結構獨特等功能。產品投放市場后以其獨特的設計，可靠的質量受到廣大用戶的歡迎和好評，被許多單位選為代替進口產品。
YW系列高效無堵塞液下泵、GW型管道式無堵塞排污泵、LW(WL）型立式排污泵三大系列是我單位在QW潛水式排污泵的基礎上，根據用戶的要求及使用條件、方式不同進行合理設計而成的，其水力模型同QW型泵，產品投放市場后，以其獨特的設計，可靠的質量受到廣大用戶的歡迎和好評
